M12 da incasso 3-4-5 Poli Femmina montaggio posteriore con cavo

M12 flush type CONNECTORS - 3/4/5 PINS

Femmina - montaggio posteriore con cavo

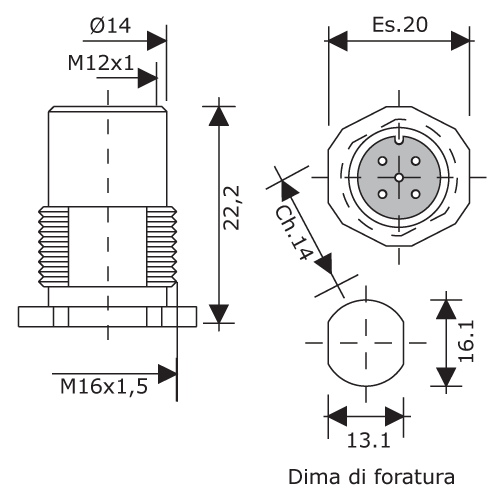

img01 img02

Specifiche tecniche

Normativa di riferimento IEC 61076-2-104
Corrente Nominale 4 A
Tensione Nominale 3 POLI 250 V AC-DC
Tensione Nominale 4 POLI 60 V AC-DC
Grado di protezione IP67
Resistività di massa ≤ 5mΩ
Temperatura di esercizio (connettore) -20/+80°C Fix Install
MaterialiPortacontatto in ABS V0 UL94 autoestinguente, contatto stampato in bronzo fosforoso e doratura gold flash, ghiera di tenuta meccanica in Ottone Nichelato, o-ring di tenuta in Viton.

Configurazioni aggiuntive

Ghiera Inox (min. 100 pcs)
Connettore Schermato

Connettore Schermato e Ghiera Inox

Solo per 4 POLI - Connettore cod. D

Solo per 5 POLI - Connettore cod. B

Schema Cavo

schemacavo01

schemacavo03
schemacavo01

schemacavo03

Composizione Codice

Guarda la composizione del tuo cavo e configuralo.


NOTA: Il prodotto è completo di dado e o-ring per fissaggio al pannello.

COD.
Specifiche cavo
Cable Specifications
Sezioni
Sections
Diametri
Diameter
Conduttori
Conductor
Guaina esterna
Outer Jacket
Temperatura di esercizio
Working temperature
Raggio di curvatura
Bending radius
Schermatura
Shield
Velocità di traslazione
Traslation's Speed
Accelerazione
Acceleration
C
Cavo PVC PVC Cable
3 x 0.35
4 x 0.25
5 x 0.25
300 V
4.8 +/- 0.2
PVC classe 6 FLEX
42x0.10(3pin)
32x0.10(4-5pin)
PVC CEI 2022-II Oil Resistant CEI 20-34 Grey RAL 7035
Flam Retardant
-20 / +70°C Static App.
+5 / +70°C Mobile App.
12 x Ø esterno
---
90 mt / min
4 mt / secq
R
CAVO PUR PUR CABLE
3 x 0.35
4 x 0.25
5 x 0.25
300 V
4.8 +/- 0.2
PVC 105° classe 6 FLEX
42x0.10(3pin)
32x0.10(4-5pin)
PUR compound
Gray RAL 7035
Flam Retardand
-20 / + 80°C Static App.
+10 / +80°C Mobile App.
10 x Ø esterno
---
150 mt / min
4 mt / secq
CS
CAVO PVC Schermato
PVC Shielded CABLE
3 x 0.35
4 x 0.25
5 x 0.25
300 V
4.9 +/- 0.2
PVC classe 6 FLEX
42x0.10(3pin)
32x0.10(4-5pin)
PVC CEI 2022-II Oil Resistant CEI 20-34 Grey RAL 7035
Flam Retardant
-20 / + 80°C Static App.
12 x Ø esterno
A treccia - Copertura ≥ 80%
Braided coverage ≥ 80%
---
---
